Парковка с дистанционным управлением (5DV)

Что это такое?

В гаражах или на парковке можно парковаться вперед или выезжать назад с парковочного места с помощью дистанционного управления. При этом водитель не находится в автомобиле, а управляет процессом парковки под собственную ответственность снаружи с помощью ключа BMW с дисплеем.

С помощью ключа BMW с дисплеем автомобиль можно переместить примерно на 2-кратную длину автомобиля. Скорость не превышает 1,8 км/ч.

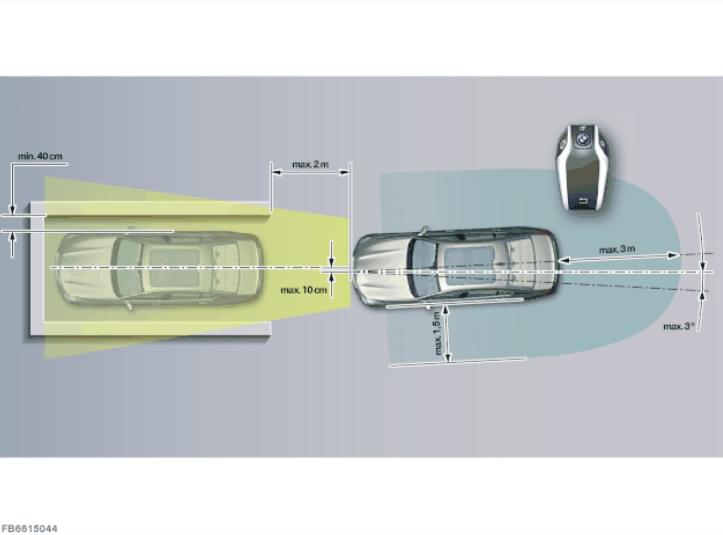

Условия для дистанционного заезда и выезда с парковки:

• Продольная ось транспортного средства должна быть выровнена на ±3° относительно свободного места для парковки;
• Смещение относительно свободного места для парковки не должно быть более 10 сантиметров;
• Расстояние между корпусом автомобиля (непосредственно дверь водителя, а не наружное зеркало заднего вида) и ограничением должно составлять не менее 40 сантиметров;
• Автомобиль должен находиться не дальше 2 метров от свободного места для парковки;
• Ключ BMW с дисплеем должен находиться на расстоянии в 1,5 метра сбоку или в 3 метра сзади;
• Уклон или подъем дорожного полотна должен составлять не более 5°.

Принцип работы системы

Ассистент парковки задействует следующие системы автомобиля:

• Курсовая устойчивость (переключение передач, разгон, торможение);
• Боковая устойчивость (минимальная коррекция поворота);
• Запуск или выключение двигателя;
• Контроль зоны вокруг автомобиля (камеры и ультразвуковые датчики);
• Включение и выключение ближнего света;
• Включение или выключение электрического парковочного тормоза.

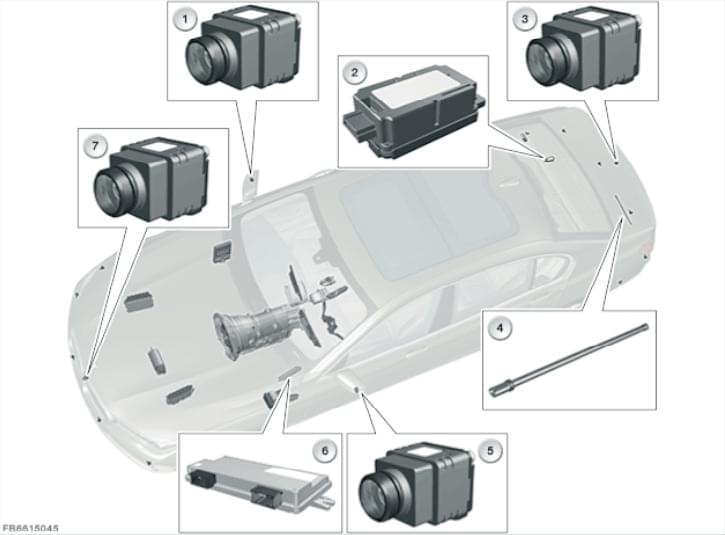

1 — Видеокамера в правом наружном зеркале; 2 — Приемник дистанционного управления; 3 — Видеокамера заднего вида; 4 — Антенна в бампере; 5 — Видеокамера в левом наружном зеркале; 6 — Блок управления TRSVC; 7 — Передняя видеокамера.

Ключ BMW с дисплеем

Дистанционную парковку можно выполнять только с помощью ключа BMW с дисплеем. Для этого на ключе BMW с дисплеем имеется соответствующая кнопка.

Чтобы автомобиль смог поехать, на время процесса парковки необходимо нажать и удерживать нажатой кнопку на ключе BMW с дисплеем. При обнаружении препятствий отпустить кнопку, чтобы остановить автомобиль вручную. При этом автомобиль остановится с использованием экстренного торможения.

Если ультразвуковые датчики обнаружили препятствия на свободном месте для парковки или конец свободного места для парковки, система остановит автомобиль автоматически.

На время этого процесса включается свет фар.

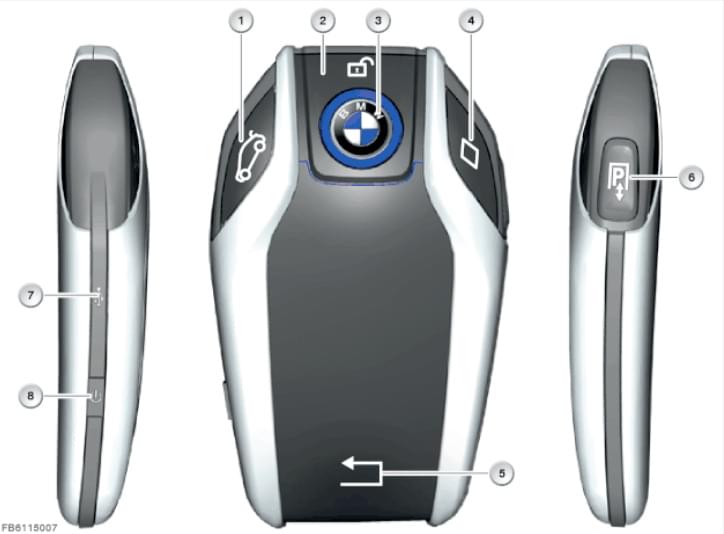

1 — Открывание или закрывание крышки багажника; 2 — Отпирание; 3 — Запирание; 4 — Функция «проводи домой»; 5 — Кнопка "Назад"; 6 — Клавиша парковки; 7 — Зарядное гнездо разъема (USB); 8 — Включение и выключение дисплея.

Работа системы

Процесс постановки на парковку

При постановке на парковку при необходимости система слегка корректирует поворот рулевого колеса.

• Подъехать и остановиться на расстоянии не более 2 метров перед самым парковочным местом, посередине или непосредственно на свободном парковочном месте;
• Активировать парковочный тормоз и выключить готовность к движению с помощью кнопки START/STOP;
• Высадить всех пассажиров и закрыть двери;
• На ключе BMW с дисплеем перейти в меню ассистента парковки;
• Нажать и удерживать кнопку на ключе BMW с дисплеем на время постановки на парковку;
• Дождаться отображения готовности к работе на дисплее. При необходимости обращать внимание на текстовые сообщения;
• Коснуться кнопки {Engine Start}. Двигатель запускается;
• Для запуска процесса постановки на парковку: На дисплее коснуться символа «стрелка» для движения вперед или медленно перемещать вперед значок транспортного средства. При нажатии и удерживании кнопки: Автомобиль едет до тех пор, пока кнопка удерживается нажатой. При обнаружении препятствий на пути автомобиля отпустить кнопку, чтобы остановить автомобиль. Для выполнения маневров: коснуться символа «стрелка» для заднего хода или медленно переместить значок транспортного средства назад.
• В конце постановки на парковку отпустить кнопку на ключе BMW с дисплеем или нажать соответствующую кнопку на дисплее. Автомобиль остановится. Запирание автомобиля. Включается парковочный тормоз, и выключается готовность к работе.

Прервать процесс парковки, отменить или продолжить

Прервать или отменить процесс парковки: Отпустить кнопку. Автомобиль остановится с использованием экстренного торможения.

Продолжить процесс парковки: В течение 30 секунд повторно нажать кнопку.

При выезде с парковки автомобиль едет прямо назад, не поворачивая колеса.

• Отпереть автомобиль;
• На ключе BMW с дисплеем перейти в меню ассистента парковки;
• Нажать и удерживать кнопку на ключе BMW с дисплеем на время постановки на парковку;
• Дождаться отображения готовности к работе на дисплее. При необходимости обращать внимание на текстовые сообщения;
• Коснуться кнопки {Engine Start}. Двигатель запускается;
• Для запуска процесса выезда с парковки: Коснуться на дисплее символа «стрелка» для заднего хода или медленно перетянуть значок транспортного средства назад. При нажатии и удерживании кнопки: Автомобиль едет до тех пор, пока кнопка удерживается нажатой. При обнаружении препятствий на пути автомобиля отпустить кнопку, чтобы остановить автомобиль.
• В конце выезда с парковки отпустить кнопку на ключе BMW с дисплеем или нажать соответствующую кнопку на дисплее. Автомобиль остановится. Включается парковочный тормоз и выключается готовность к движению.
